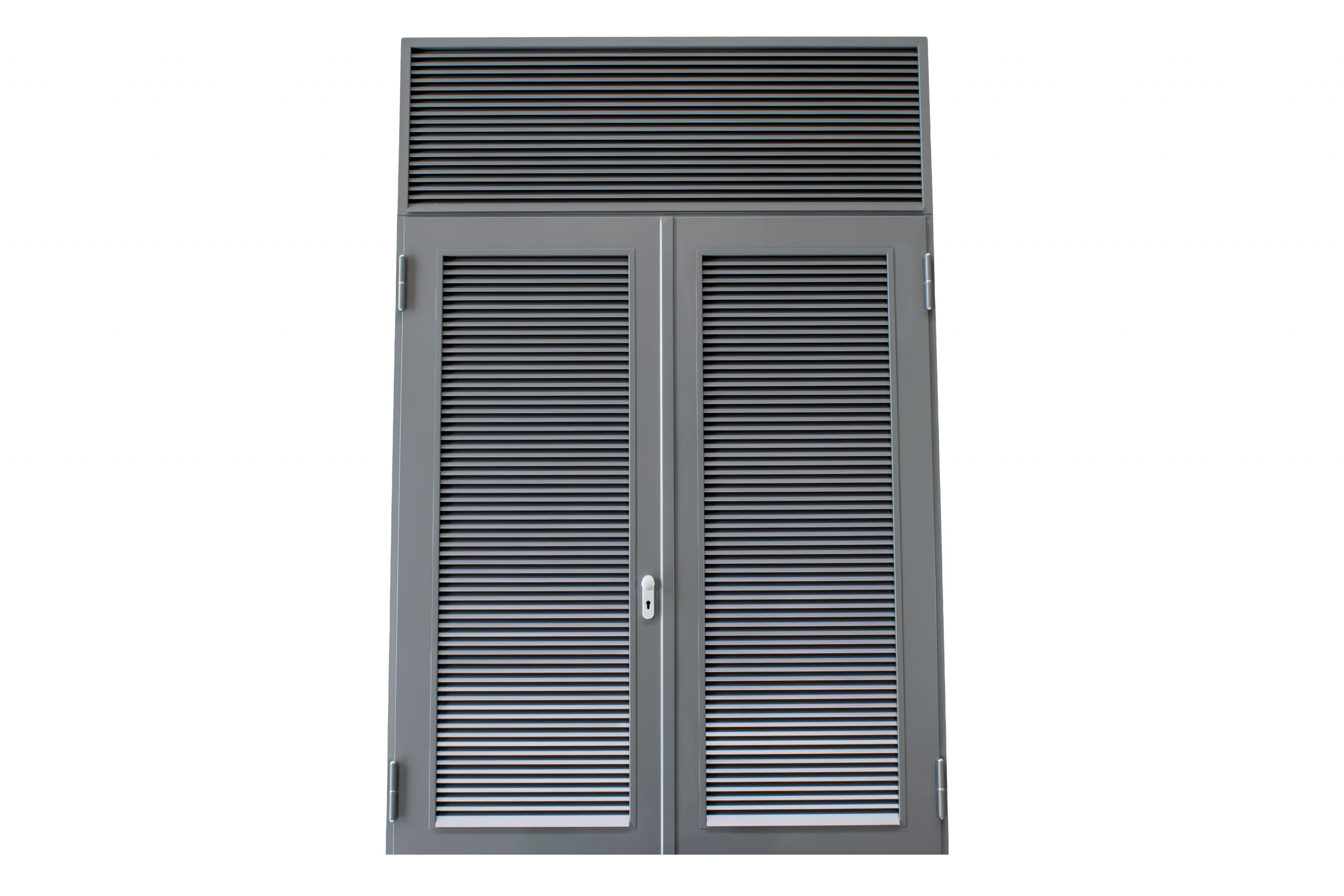

1-flgl. und 2-flgl. Trafotür „Hugo Dreves“

Wir fertigen Ihre individuellen Trafotüren bis RC4
Unsere Trafotüren für Traforäume oder Trafostationen entsprechen den Anforderungen an Mittelspannungsschaltanlagen (MSA) nach DIN EN 61330 (VDE 0670-611) sowie DIN EN 62271-202 (VDE 0671-202). Diese Prüfung hieß vormals PEHLA-Prüfung. Der erzielte Prüfdruck beträgt 31kPa (31.000 Pascal).
Die Ausführung als Sicherheitstür bis zur Klasse RC4 nach DIN EN 1627 ist in fast allen Ausführungen möglich.

Ausstattungsmerkmale:

• • mit Lüftungsgittern, mit Stocherschutz
  • geprüft bis 31kPA für MS-Anlagen
  • einbruchhemmende Lüftungsgitter in RC2 (WK2), RC3 (WK3) und RC4 (WK4) mit hohen freien Lüftungsquerschnitten
  • optionale Druckentlastungsklappen / Überdruckklappen
  • Schlösser mit Trafofunktion für 2 Stück Profilzylinder (Doppelzylinderschlösser / Doppel-PZ-Schlösser), auch als Mehrfachverriegelung
  • Panikschlösser, auch in Kombination mit RC2, RC3 und RC4
  • Erdungsbänder und Erdungsanschlüsse / Erdungdfahnen
  • Türfeststeller
  • Riegelkontakte und Öffnungs-/Reedkontakte für Einbruchmeldeanlagen

Datenblatt: Datenblatt
Ausschreibungstext: Ausschreibungstext (pdf-Datei) Ausschreibungstext (doc-Datei)
Zeichnung 1-flügelig: Trafotür-1
Zeichnung 2-flügelig: Trafotür-2
Bestätigung Störlichtbogenprüfung: Bestätigung-Störlichtbogenprüfung
Prüfzeugnis Schutzklasse IP44: Schutzklasse-IP44

Mögliche Leistungseigenschaften:

• einbruchhemmend nach EN 1627 inkl. Lüftungsgitter RC2, RC3, RC4 auch in Kombination mit Panik
• Störlichtbogensicherheit (vormals PEHLA-Prüfung) nach DIN EN 61330 (VDE 0670-611) sowie DIN EN 62271-202 (VDE 0671-202) mit Lüftungsgitter,
  Prüfdruck 31 kPa (= 0,31 bar = 31 kN/m²)
• CE-gekennzeichnet nach DIN EN 14351-1
• stochergeschützt, IP4X nach DIN EN 60529
• spritzwassergeschützt, IPX4 nach DIN EN 60529
• Potentialausgleich für DIN EN 50310, DIN VDE 0100-410 bzw. DIN VDE 0100-540
• Innen- oder Außenanwendung

Technische Details:

Maßbereich:

• 1-flgl. BRM bis 1500 x 4000 zzgl. optionalem Oberteil
• 2-flgl. BRM bis 3000 x 4000 zzgl. optionalem Oberteil

Türblatt:

• Stahlblech, doppelwandig,
  Blattstärke 69 mm, Dünnfalz,
  Blechdicke 1,5 mm, Sicherungszapfen

Oberteil / Unterteil:

• wahlweise mit feststehendem Oberteil mit Lamellenfüllung oder Druckentlastungsklappe (siehe unten)
• wahlweise Oberteil demontierbar
• wahlweise Lüftung unter der Tür

Lüftungsgitter:

• verschiedene Varianten:
  • RC3 + RC4, A-Lamelle aus Stahl, freier Querschnitt A_f ~ 35 %, Mindest-Frießbreite = 130 mm
  • RC2, A-Lamelle aus Stahl, freier Querschnitt A_f ~ 50 %, Mindest-Frießbreite = 130 mm
  • RC0, A-Lamelle aus Stahl, freier Querschnitt A_f ~ 50 %, Mindest-Frießbreite = 90 mm
  • RC0, Y-Lamelle aus Leichtmetall, freier Querschnitt A_f ~ 39 %, Mindest-Frießbreite = 90 mm, optional Wasserabflussrinne
• wahlweise Fliegengaze / Insektenschutz / Kleintierschutz aus Edelstahl
• stochergeschützt mit Edelstahl-Insektenschutzgitter IP4X spritzwassergeschützt mit Wasserrückführung IPX4
• Druckentlastungsklappe aus Leichtmetall, auf dem Türblatt aufgesetzt, öffnet selbsttätig bei Überdruck von 10 Pa

Verriegelung:

• unterschiedliche Verriegelungssysteme möglich
• Anti-Panikschlösser, Motorschlösser, Mehrfachverriegelungen
• Kombination aus Panikschloss mit RC3/RC4 und Lüftungsgitter möglich
• Doppel-PZ-Schlösser für 2 Stk Profilzylinder (auch in RC4 möglich)

Handhaben:

• Drücker- und Knaufgarnituren aus Kunststoff, Aluminium, Edelstahl
• Panikstangengriffe
• teilweise Drückereinhausungen zum Schutz vor Drahtangeln

Potentialausgleich:

• Erdungsband 16 mm² zwischen Zarge und Türblatt,
  M8-Schraube für bauseitigen Erdungsanschluss
• wahlweise andere Varianten möglich

Feststeller:

• Bolzen-Stangenriegel / Grendelriegel zur Feststellung im Boden (empfohlen), Befestigung auf Türblatt-Innenseite, Hub ca. 170 mm
• Sturzfeststeller, oben
• Trittfeststeller

Einbau in:

• Mauerwerk, Beton
• Porenbeton
• Leichtbauwände, Stahlständer, Holzständer
• v. m.
• wahlweise stumpfer Einbau in die Laibung
• wahlweise Einbau hinter der Vorsatzschale
• wahlweise Einbau vor der Wandscheibe

Zarge:

• Eckzarge
• wahlweise Gegen-/ Ergänzungszarge
• verschiedene Blockzargenvarianten

Bodendichtung:

• ohne Bodendichtung
• absenkbare Bodendichtung
• untere Anschlagdichtung
• Zarge vierseitig
• v. m.

Oberfläche:

• bei Lüftungsgittern aus Stahllamellen Ausführung nur in endbeschichtet möglich (matt, RAL-Standard nach Wahl)
• bei LM-Lüftungsgittern wahlweise Ausführung Türelement in grundiert
• die Bleche und Profile sind vorverzinkt

Sonstiges:

• Magnetkontakt/Reedkontakt
• Riegelschaltkontakt
• E-Öffner
• Fluchttüröffner
• Gleitschieneschließer auf Bandgegenseite (nur am Gangflügel empfohlen)
• Edelstahlbänder
• und viele weitere Ausführungen auf Anfrage

Sprechen Sie uns an! Wir erstellen Ihr maßgeschneidertes Angebot!
